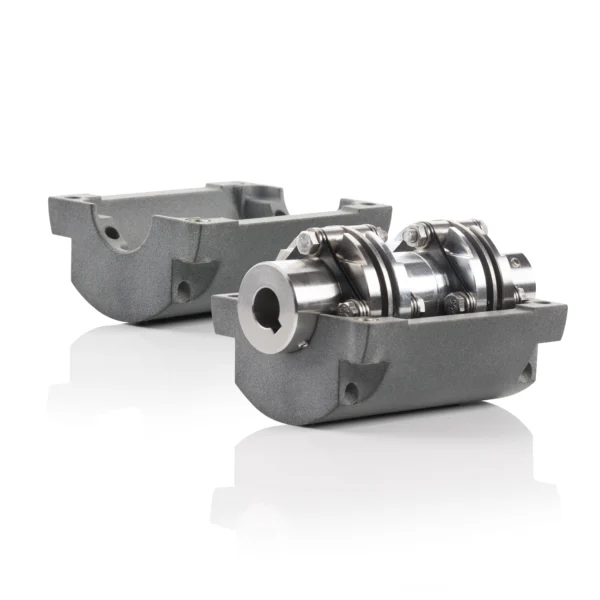

Die sichere und spannungsfreie Montage von Drehgebern mit Fußanbau mithilfe von Messinstrumenten ist aufwändig. Die neue Montagelehre für HKD(SI) Kupplungen ist eine einfache und wiederverwendbare Alternative und sichert die zuverlässige Signalübertragung. Sie besteht aus zwei Halbschalen und wurde speziell für die Wellenausrichtung von Gebern mit Fußanbau entwickelt.
Optimale Signalqualität beginnt beim Anbau
Bei Vollwellenanbauten mit Fuß ist höchste Präzision erforderlich. Die Kupplung, die Welle und Drehgeber verbindet, soll Umwelteinflüsse kompensieren, darf aber dabei nicht dauerhaft unter Spannung stehen. Ist die Kupplung nicht spannungsfrei montiert und die Wellenausrichtung des Gebers nicht korrekt, reduziert das die Qualität der Signalübertragung und kann zu vorzeitigen Ausfällen von Kupplung oder Kugellagern führen. Bisher wurden die Kupplungen aufwändig mit Messinstrumenten montiert. Dieser Aufwand kann mit der neuen Montagelehre deutlich reduziert werden.
Einfaches Werkzeug mit großer Wirkung

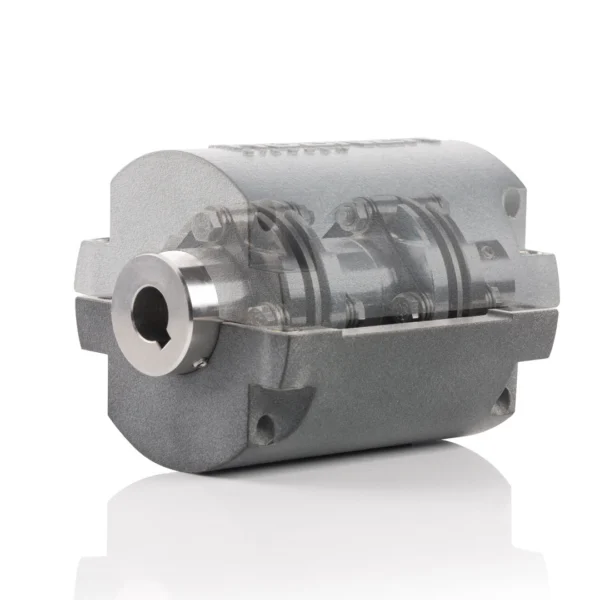

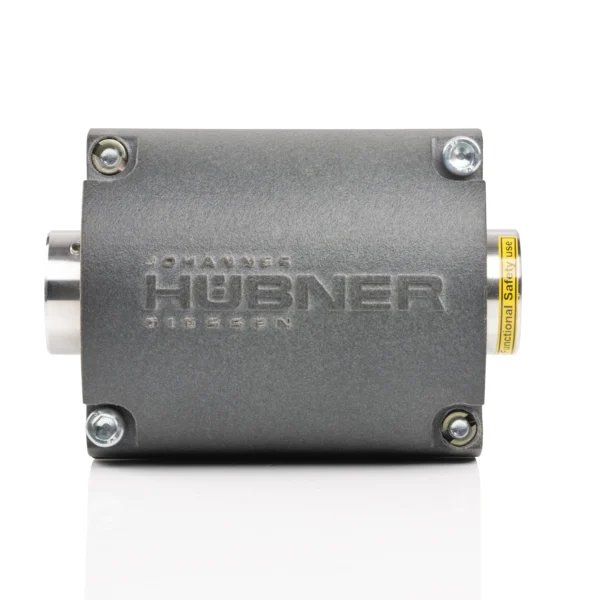

Die neue Montagelehre für HKD(SI) Kupplungen sorgt für den sicheren, tensionsfreien Anbau von Kupplung und Drehgebern mit Fußanbau. Die Lehre ist für Doppelgelenk-Kupplung von Hübner Giessen geeignet und in zwei Versionen verfügbar: Standardkupplungen HKD/HKDI und Kupplungen in Safety-Ausführung HKDS/HKDSI. Zur Montage wird die Kupplung einfach in die Lehre gelegt. Sie umschließt die Kupplung wie ein Gehäuse und versteift diese während des Anbaus, so dass sie anschließend perfekt und spannungsfrei sitzt.
Perfekter Sitz garantiert
Um einen möglichen Höhenversatz zum Fuß des Drehgebers auszugleichen, stehen Distanzplättchen in unterschiedlichen Stärken zur Verfügung. Für Anbauten mit starker Schock- oder Vibrationsbelastung sind zusätzlich reibungserhöhende Unterlegscheiben verfügbar. Nach erfolgreichem Anbau kann die Montagelehre abgenommen und beliebig oft wiederverwendet werden.
Mehr zu Vorteilen und Anwendung des neuen Werkzeugs erfahren Sie im Flyer „Montagelehre für HKD(SI) Kupplungen“. Für direkte Nachfragen steht Ihnen das Sales-Team von Hübner Giessen gerne zur Verfügung.
